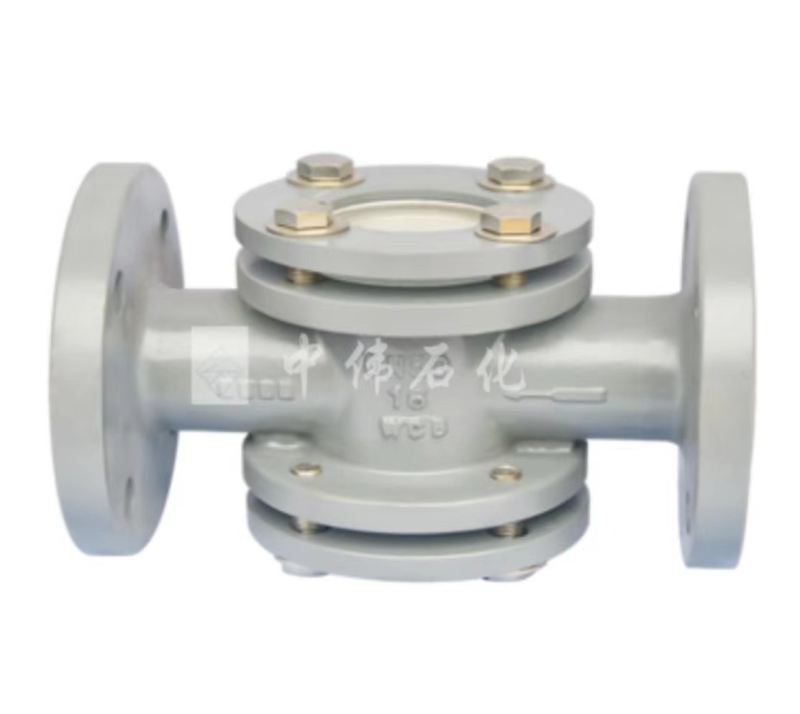

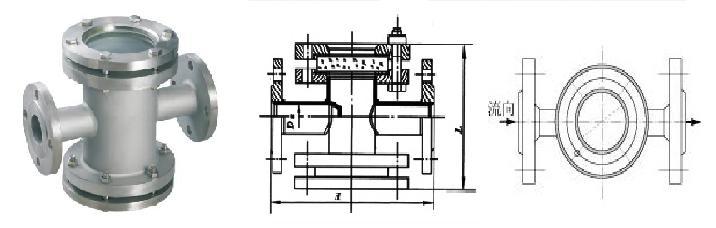

直通視鏡簡介：

管道視鏡是工業管道裝置上的主要附件之一，通過它能隨時觀察管道中液體、氣體、蒸汽等介質流動反應情況，監視生產，避免生產過程中事故發生。經常用于石油、化工、化纖、制藥等生產管路中。

我公司直通視鏡參照《化工管道手冊》和HG501-502-86《壓力容器視鏡》等有關資料設計制造，也可按設計制造。接管法蘭一般按HG0594-97標準執行。

主要技術參數：

1、殼體材質：碳鋼、不銹鋼（SUS304、SUS304L、SUS316、SUS316L）、襯氟、塑料（PP、PVC等）。

2、視窗材質：鈉鈣玻璃、硼硅玻璃、石英玻璃。

3、工作溫度：鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。

硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。

石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為550℃至20℃。

4、操作壓力：鈉鈣玻璃：0.6Mpa；硼硅玻璃：0.6~1.0Mpa；石英玻璃：0.6~2.5Mpa。

5、密封圈材質：聚四氟乙烯、耐油石棉、丁腈橡膠等。

6、法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）

7、制造、檢測標準：參照《HGJ501-86壓力容器視鏡》設計制造和驗收。

用戶注意事項：

1、視鏡安裝焊接法蘭盤必須清潔并且沒有損傷，經專業人員進行操作。

2、視鏡鏡片安裝確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘。

3、鉸接或螺紋連接的視鏡裝置在工作前要確信密封墊安裝良好。如有必要，可對螺栓進行重新緊固。確信視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損傷，并調整好連接螺釘。不僅要確信與視鏡鏡片連接的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，并確保容器內的壓力不超過額定的壓力。

4、安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。

訂貨需知：訂貨時請注明：產品名稱、公稱通徑、材質、壓力等級、法蘭標準、工作溫度等。
