一、產品介紹：

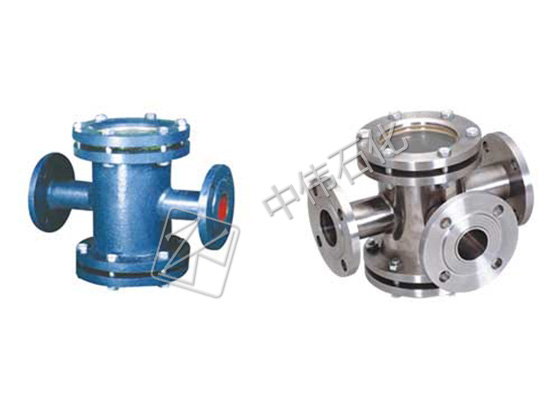

直通視鏡是工業管道裝置上的主要產品之一，我們使用它可以隨時觀察管道中液體、氣體、蒸汽等介質的流動情況，監視生產過程，避免一些意外事故的發生。目前廣泛用于石油、化工、化纖、制藥等生產管路中。視鏡參照《化工管道手冊》和HG501-502-86《壓力容器視鏡》等有關資料設計制造，也可按設計制造。接管法蘭一般按HG0594-97標準執行。

二、主要技術參數：

1、殼體材質：碳鋼、不銹鋼（SUS304、SUS304L、SUS316、SUS316L）、襯氟、塑料（PP、PVC等）。

2、視窗材質：鈉鈣玻璃、硼硅玻璃、石英玻璃。

3、工作溫度：鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。

硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。

石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為550℃至20℃。

4、操作壓力：鈉鈣玻璃：0.6Mpa；

硼硅玻璃：0.6~1.0Mpa；

石英玻璃：0.6~2.5Mpa。

5、密封圈材質：聚四氟乙烯、耐油石棉、丁腈橡膠等。

6、法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）

7、制造、檢測標準：參照《HGJ501-86壓力容器視鏡》設計制造和驗收。

三、用戶注意事項：

1、視鏡安裝焊接法蘭盤時要注意清潔沒有損傷，必須是專業人員進行操作。

2、視鏡鏡片安裝要保證視鏡座平整光滑，鏡片與視鏡座之間的密封墊要平整，密封墊無損傷且不粘油脂。在緊固螺釘前亞奧確認視鏡座與蓋子安裝正確，最后緊固螺釘。

3、鉸接或螺紋連接的視鏡裝置在工作前要確認密封墊的安裝良好。必要時，要對螺栓進行重新緊固。確信視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損傷，并調整好連接螺釘。不僅要確認與視鏡鏡片連接的元件密封良好，還要確認視鏡與焊接法蘭之間的密封均良好，還要確保容器內的壓力不超過額定的壓力。

4、安裝后要注意不能對視鏡有其它的附加壓力，否則將會影響視鏡的效果發揮，可能會導致視鏡玻璃破裂。

訂貨需知：訂貨時請注明：產品名稱、公稱通徑、材質、壓力等級、法蘭標準、工作溫度等。
