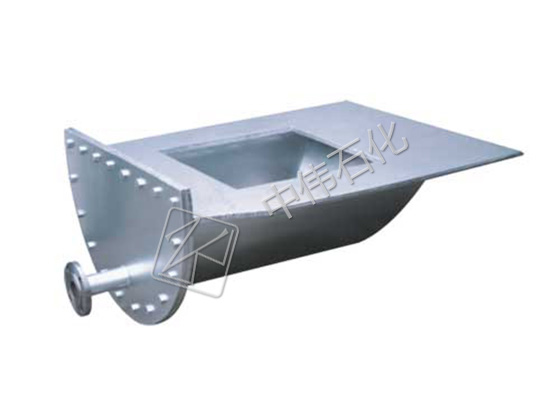

產品概述：

帶放水管排污孔裝于輕質油罐,清掃罐時從此孔排出污泥，平時可以從此放水管排出罐內的污水。

主要用途：

清掃孔裝于重質油罐底部，清掃油罐時可放出污水及掃除罐底部，清掃油罐時可放出污水及掃除罐內污泥，其中。 GSQ-50A、GSQ-80B、GSQ100C，帶有放水管，出廠時不供，應孔頸及加強板。

一、油罐附件主要有：梯子、欄桿、人孔、透光孔、測量孔、進出油短管、放水管、排污孔、照明設施。

二、梯子是為了操作人員上下油罐進行量油、取樣而設置的。目前油罐大多采用罐壁盤梯形式，且按工作人員下梯時能右手扶梯的形式設置，其底層踏板靠近油罐進出油管線，以利操作，有些小油罐亦有設置成斜梯的。此外，為消除人體靜電，扶梯始終扶手1m處一般不涂油漆，罐頂、扶梯均做成防滑踏步。

四、人孔已有成型產品，直徑通常為600mm。人孔中心距底板一般為750mm。便于工作人員在安裝、清洗、維修時進出油管和通風。

五、透光孔設在罐頂，用于油罐安裝和清掃時采光和通風，其邊緣距罐壁常為800~1000mm。 測量孔又叫量油孔，它是為了測量油面高低、取樣、測溫而設置的。每個油罐設一只、測量孔直徑為150mm，設在梯子附近，以利操作。測量孔附近設有計量平臺。

六、進出油短管在罐底圈板上，其外側與進出油管道上的罐根閥相連，內側大多設成45°角坡口朝上形式，以利導出靜電。

七、放水管是為了排放油罐底水而設置的。常用的放水管有固定式放水管和裝在排污蓋上的放水管。放水管的直徑從50mm、80mm到100mm不等。

八、排污孔設置在輕質油罐下部距地面300MM左右處，清掃油罐時從此孔排出污泥。帶放水管的排污孔平時可通過放水管排出罐內污水。排污孔是由直徑為600mm的鋼管對分制成的。

九、訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準等詳細參數。以上產品尺寸為常規通用型，如需其他規格尺寸，歡迎來電來函。

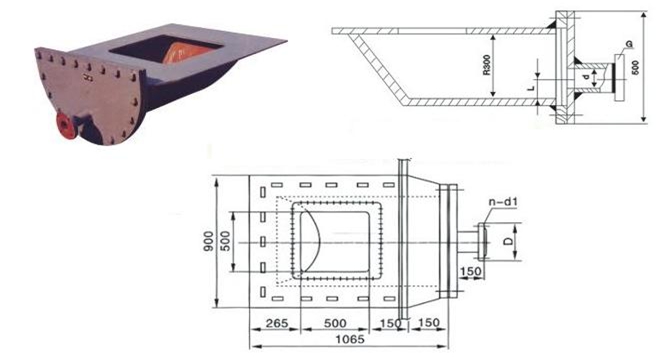

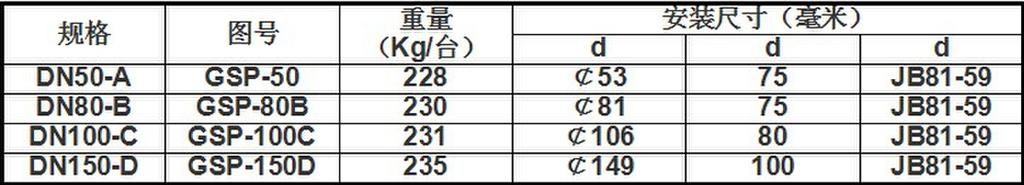

　　產品結構尺寸
