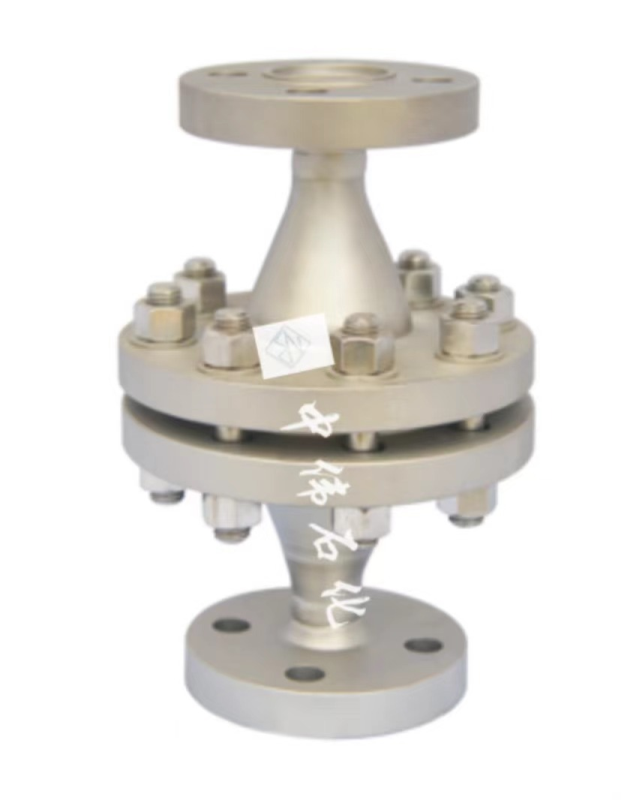

概述：

管道散熱放空阻火器是適用于石化，化工，輕工等行業的可燃氣體輸送過程中的安全裝置，我公司生產的管道防爆波紋阻火器是經過嚴謹的阻火理論設計江和精密專用的機械設備加工制造而成，根據阻火性能和阻火等級可分為阻爆燃型和防爆轟型兩大類。

結構設計：

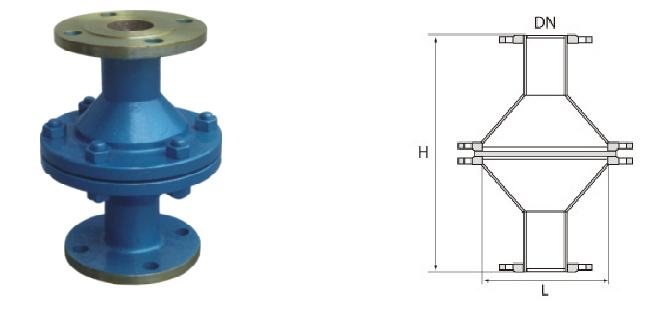

產品有芯件和殼體兩大部分組成，芯件是核心，是有兩層超薄的不銹鋼帶，一層被壓成波紋形，另一條平面鋼帶則將它圍繞圓心緊緊纏繞而成，從而構成無數個端面，是小三角形直通流道，而且在芯件內部有一個十字結構的支架（或在表面壓上Y型架）借以增強芯件的牢固性，避免芯件唄點燃的介質所產生的爆炸壓力沖散，介質從三角形流道中通過，阻火器也正是通過他/它來阻止火焰在管道中蔓延，其原理為“器壁效應”，就是火焰與器壁進行能量轉換，降低了溫度，以此原理來設計三角形孔的高度阻止火焰的通過，再加上阻垢的流道長度來吸收火焰的熱量，使其火焰在芯件中熄滅避免了氣體在芯件的另一端被復燃的可能性。

適用范圍：

　安裝在輸送可燃性氣體，液體的管道上，如火炬系統，油氣回收，加熱爐燃料氣的管網上，氣體進化系統，煤礦瓦斯排放系統及乙炔，氫氣，氧氣輸送系統等。

執行標準：

　GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》，SH/T3413-99《石油化工石油氣管道阻火器選用，檢驗及驗收》，HG/T20570.19-95《阻火器的設置》。

　防爆級別：BS5501-86 IIA IIB IIC；工作溫度：≤480℃；

維修和保養原則與訂貨須知:

為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是

否一致，阻火器上的流向標記必須與介質流向一致。

每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷，被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。

清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗，重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。

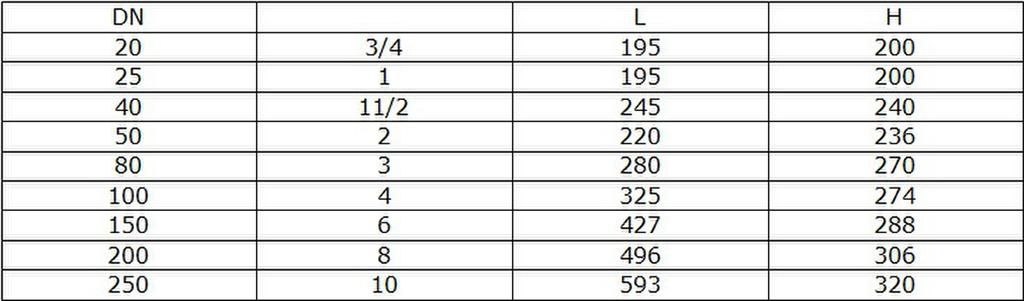

訂貨時請注明產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型，如需其他規格尺寸，歡迎來電來函。
